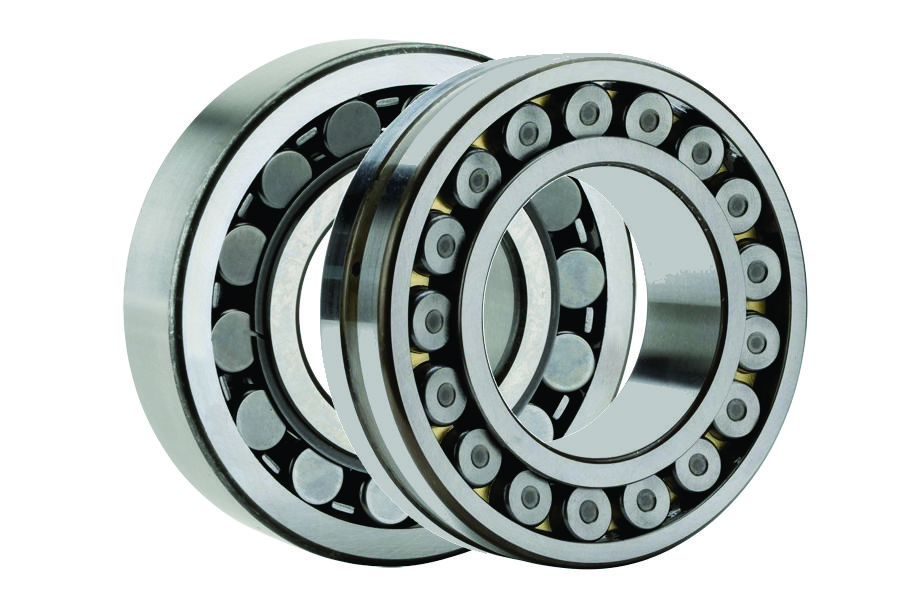

نوعی بلبرینگ که ظرفیت بار زیادی دارد و می تواند با سرعت بالا بچرخد. رولبرینگ ها دارای دو ردیف غلتک هستند که با یکدیگر هم تراز هستند و این امر مقاومت بار و توزیع فشار را روی همه غلتک ها مشخص می کند و برای بارهای سنگین استفاده می شود. شیار این نوع غلتک منحنی بوده و در هر ضلع خارجی شیب کمی دارد که این نوع چیدمان و شیب مزایای زیادی دارد.
یکی از مزیت های رولبرینگ بشکه قابلیت خود تنظیمی آن است که به راحتی با شفت جا می شود. رولبرینگ قدیمی می تواند بار شعاعی و محوری را تحمل کند. بار محوری این نوع ماشین های دوار از دو طرف است که بهترین مزیت برای این نوع ماشین های دوار است. کلمه بشکه در این بلبرینگ به این دلیل نامیده می شود که غلتک های این نوع بسیار شبیه بشکه های کوچک هستند. رولبرینگ های استوانه ای غلتک های زیادی دارند و ضخامت زیاد آنها سودمند است.
شاخصه های فنی رولبرینگ بشکه ای
طراحی غلتک استوانه ای به گونه ای است که محور تقارن لبه داخلی به راحتی می تواند با محور تقارن لبه بیرونی زاویه ایجاد کند و باعث می شود که یاتاقان غلتکی با مشکلات مونتاژ ناشی از زاویه دار بودن سازگار شود. ارتفاع محور یا محور غلتک های این نوع بلبرینگ ها بشکه ای شکل هستند. مشخصات سطح آنها کاملاً با شکل سطح تماس لبه بیرونی و داخلی مطابقت دارد. این غلتک ها توسط لبه های برجسته لبه داخلی و فلنج های نصب محکم می شوند.
به طور معمول، قفسه ها از دو پلی آمید تقویت شده برنج یا فایبرگلاس ساخته می شوند. رولبرینگ های بشکه ای بسیار قوی هستند و توانایی تحمل بارهای زیاد همراه با بارهای ضربه ای بالا آنها را برای ماشین های معدن، غلتک های پشتی و غیره مناسب می کند. در این نوع بلبرینگ کم است.

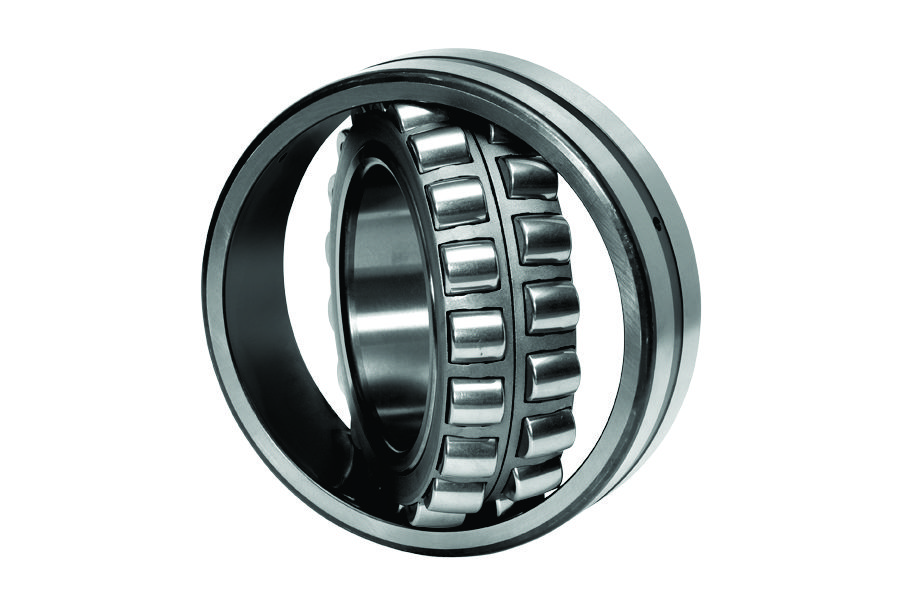

رولبرینگ بشکه ای یکی از قوی ترین رولبرینگ های مورد استفاده در صنعت می باشد. هیچ یاتاقانی نمی تواند به اندازه یک غلتک بشکه بار تحمل کند. محدودیت سرعت رولبرینگ های بشکه ای باعث می شود که این غلتک در سرعت های بالا کارایی چندانی نداشته باشد.
رولبرینگ های بشکه ای EC
نوع EC دارای گوی ها یا غلتک های تقویت شده برای ظرفیت بار و قدرت بیشتر با این ویژگی است و مانند سری CC دارای دو قفسه فولادی از نوع پنجره و یک گوشه داخلی بدون لبه و یک حلقه راهنما در مرکز آن می باشد. نسبت به حلقه داخلی شاید به ارث بردن این کلاه گیس ها از سری CC منجر به کاهش زیادی در اصطکاک شود.
حلقه یا حلقه راهنما حلقه ای است که غلطک ها (گوی ها) را در حرکت یا چرخش غلتک بشکه ای بهتر هدایت می کند. یک سری مشخص از یاتاقان های بشکه با پسوندهای CAC، ECAC، CA، ECA در شماره فنی بلبرینگ در سری بزرگتر استفاده می شود. در تمامی این سری از غلتکهای بشکهای، غلتکهای متقارن (گلولهای)، برنجی تک قفسهای ماشینکاری شده از نوع دو چنگکی، انتهای مهار بر روی نشیمنگاه داخلی یاتاقان قرار میگیرد و حلقه راهنما نسبت به داخل در مرکز قرار میگیرد. صندلی یاتاقان و پنجره گلوله به طور یکپارچه از فولاد یا برنج ساخته شده اند.

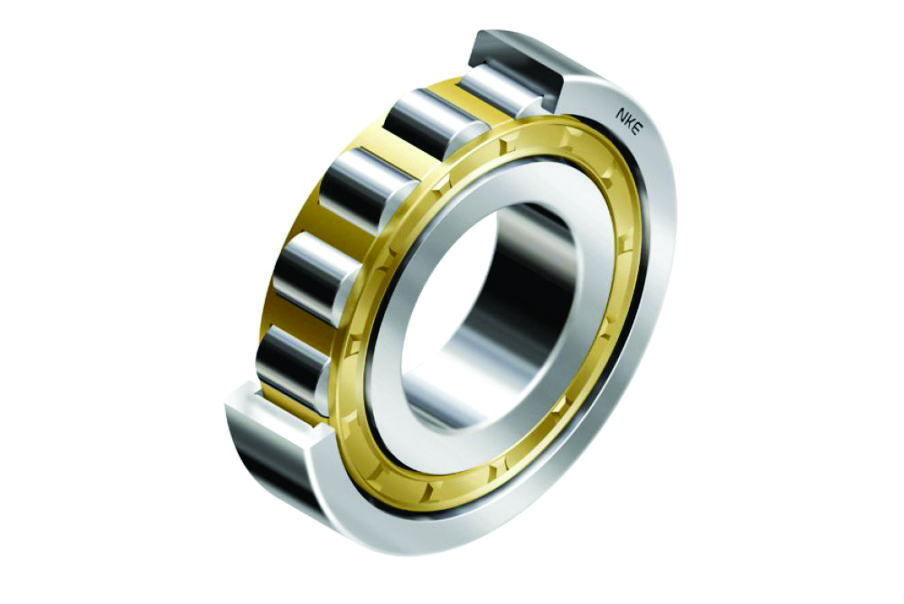

غلتکهای استوانهای (CRB) ساختار سادهای دارند و غلتکهای استوانهای آنها در تماس خطی با مسیرهای مسابقه هستند. آنها ظرفیت بار بالایی را تحت بارهای عمدتا شعاعی ارائه می دهند. اصطکاک کم بین غلتک ها و دنده های حلقه باعث می شود که این یاتاقان ها برای چرخش با سرعت بالا مناسب باشند. بلبرینگ های تک ردیفی در انواع NU، NJ، NUP، N یا NF و بلبرینگ های دو ردیفه در انواع NNU یا NN بسته به استفاده از دنده های جانبی تولید و به بازار عرضه می شوند. کلیه مدل های مذکور امکان جدا شدن حلقه های داخلی و خارجی را فراهم می آورند.
برخی از رولبرینگ های استوانه ای که به عنوان یاتاقان های آزاد استفاده می شوند، دنده ای ندارند تا حلقه ها بتوانند به صورت محوری نسبت به یکدیگر حرکت کنند. هنگامی که حلقه داخلی یا خارجی دارای دنده در دو طرف و حلقه دیگر دارای یک دنده در یک طرف باشد، این بلبرینگ ها می توانند مقداری بار محوری را در یک جهت تحمل کنند. رولبرینگ های استوانه ای دو ردیفه دارای استحکام شعاعی بالایی هستند و عمدتاً برای محورهای اصلی ماشین ابزار دقیق استفاده می شوند. قفسها معمولاً از فولاد فشرده یا برنج ماشینکاری شده ساخته میشوند، اما قفسهای قالبگیری شده از رزین پلی آمید برای برخی مدلها استفاده میشوند.
انواع غلتک استوانه ای:
NU، N، NNU، NN: مناسب برای یاتاقان های آزاد.
NJ، NF: می تواند بارهای محوری محدود را در یک جهت تحمل کند.
NH، NUP: مناسب به عنوان بلبرینگ انتهای ثابت. انواع NH از یک CRB نوع NJ با یک یقه رانش L شکل HJ تشکیل شده است.
ویژگی های رولبرینگ استوانه ای
رولبرینگ استوانه ای دارای ویژگی های منحصر به فردی است که به شرح زیر است:
ظرفیت بالا در تحمل بار: این قطعه صنعتی در تحمل بار از ظرفیت بالایی برخوردار است. بهره مندی از این ویژگی موجب محبوبیت و استقبال روز افزون رولبرینگ استوانه ای شده است.
استحکام بالا در مقابل خوردگی: مقاومت رولبرینگ استوانه ای در برابر آسیب های مختلف مانند خوردگی و پوسیدگی بالا است. بهره مندی از ویژگی فوق عمر قطعه را افزایش می دهد.
حداقل قطعات اطراف: قطعه های اطراف رولربیرینگ استوانهای انگشت شمار و محدود هستند. کم بودن قطعات اطراف رولبرینگ تعیر آن را به دلیل دسترسی سریع، تسهیل می کند.
سهولت در گریس کاری: رولبرینگ استوانه ای را می توانید بسادگی گریس کاری کنید.
در بلبرینگ استوانه ای ناهمراستایی مجاز نبوده و کلیه انحرافات اعم از محوری، طولی و زاویه ای شافت بایستی به طور کلی رفع شود.
انواع مختلف رولبرینگ های استوانه ای کدامند؟
رولبرینگ های استوانه در دو دسته تک ردیفه و پرغلتک تولید می شوند. در ادامه به معرفی هر یک از انواع آن خواهیم پرداخت.
رولبرینگ استوانه ای تک ردیفه ( Single Row Cylindrical Roller Bearing)
در رولبرینگ های استوانه ای تک ردیفه، یکی از حلقه های داخلی و بیرونی از یک یا دوطرف لبه ندارد. این ویژگی موجب تفکیک شدن قطعه شده که جا زدن و در آوردن آن را بویژه در مواردی که نیاز به انطباق تداخلی است، آسان می سازد. رولبرینگ های تک ردیفه ضمن تحمل بالای بار شعاعی محوری، توانایی چرخش در سرعت های بالا را نیز دارند. لبه های باز رولبرینگ تک ردیفه گریس کاری را راحت تر کرده و میزان اصطکاک قطعه را تا حد امکان کاهش می دهد. رولبرینگ های استوانه ای در طرح های مختلفی تولید می شوند. تفاوت اصلی انواع رولبرینگ های تک ردیفه در طرح لبه ها است که در ادامه به معرفی آن ها خواهیم پرداخت.
رولبرینگ تک ردیف NU
در مدل NU حلقه پایینی بدون لبه و قابل تفکیک شدن بوده و رینگ خارجی آن نیز دارای دو لبه یو مانند است. در دو جهت رینگ تحمل بار محوری وجود نداشته، اما در مقابل آن در دو جهت امکان جابجایی شفت به نسبت نشیمنگاه وجود دارد.
رولبرینگ تک ردیف N
در این مدل از رولبرینگها، رینگ داخلی دارای دو لبه u شکل بوده و رینگ خارجی آن ها بدون لبه و تخت است. تحمل بار محوری ممکن نیست و امکان جابهجایی محوری شافت نسبت به نشیمنگاه از هر دو جهت وجود دارد.
رولبرینگ تک ردیف NJ
در این نوع رولبرینگ، لبه بیرونی دارای دو لبه یا شانه و لبه داخلی دارای یک لبه یا شانه است. این رولبرینگ ها می توانند نیروی محوری شفت را در یک جهت تحمل کنند.
رولبرینگ تک ردیف NUP
در این مدل رولبرینگ تک ردیفه استوانه ای، رینگ های بیرونی و داخلی دارای دو لبه هستند که یکی از لبه های رینگ داخلی قابل جدا شدن است. این نوع رولبرینگ را می توان به عنوان یک یاتاقان ثابت (صلب) برای انسداد محوری از هر دو جهت استفاده کرد.
رولبرینگ استوانه ای دو ردیف
وقتی بحث قدرت بالا در ظرفیت حمل مطرح می شود، تنها نامی که به ذهن مردم می رسد این است; یک غلتک استوانه ای دارای دو ردیف است. این رولبرینگ در تحمل بار بسیار قوی است و در اکثر تجهیزات بزرگ و سنگین استفاده می شود. این غلتک فضای کمی برای مونتاژ نیاز دارد و همین امر باعث محبوبیت این نوع رولبرینگ در صنعت شده است. رولبرینگ های استوانه ای دو ردیفه در برندهای مختلف تولید و به بازار عرضه می شوند. این قطعه از فولاد ضد زنگ ساخته شده است، دارای بالاترین عنصر نورد استوانه ای است و به همین دلیل با روغن معمولی دوام بیشتری خواهد داشت و دچار زنگ زدگی و خوردگی نمی شود.
رولبرینگ های استوانه ای دو ردیفه در کشاورزی، صنعت و … کاربرد دارند. این بلبرینگ توانایی تحمل بارهای سنگین را دارد و در تجهیزات سنگین و سنگین کشاورزی و صنعتی کاربرد دارد و به راحتی قابل تعویض می باشد. انواع مختلفی از این نوع رولبرینگ ها وجود دارد و در سبک های مختلفی تولید می شوند. این تنوع به هر کسی اجازه می دهد تا از این قطعه بر روی هر نوع دستگاهی استفاده کند. این مشکل کار را برای سازندگان تجهیزات صنعتی، هواپیما، کشتی سازی، کشاورزی و … آسان می کند.
رولبرینگ های پر غلتک استوانه ای (Full Complement Cylindrical Roller Bearings)
این غلتک ها دارای حداکثر تعداد غلتک هستند و اساساً در صورت عدم وجود قفسه، کل فضای اشغال شده توسط قفسه در سایر بلبرینگ ها با غلتک ها پر می شود. ضخامت آنها در مقایسه با عرض آنها کم است که ظرفیت باربری بالایی را برای آنها فراهم می کند و در عین حال فضای مورد نیاز برای قرار دادن بلبرینگ های غلتکی را ذخیره می کند. سرعت چرخش آنها مطمئناً با بلبرینگ های معمولی یکسان نیست و در نسخه های تک ردیفه، دو ردیفه و چند ردیفه تولید می شوند. از آنجایی که این نوع غلتک ها فاقد پنجره ساچمه ای هستند، غلتک ها در تماس مستقیم با یکدیگر هستند که باعث افزایش اصطکاک و همچنین ایجاد یک فیلم روان کننده هیدرودینامیکی بین غلتک ها می شود که به افزایش سایش کمک می کند. برای کاهش این نوع اثرات مضر، سیم پیچ معمولاً تحت یک سری عملیات حرارتی از جمله سخت شدن سطح قرار می گیرد. چنین بلبرینگ های غلتشی با پسوند B متمایز می شوند، به عنوان مثال NJG 2310 BVH.
قیمت روز رولبرینگ استوانه ای
قیمت رولبرینگ استوانه ای به عوامل زیادی بستگی دارد. یکی از مهمترین فاکتورها کشور سازنده است. اگر این قطعه در کشوری پیشرفته و معروف تولید شود، قیمت محصول بالا خواهد بود، اما اگر قطعه در کشوری معمولی یا عقب مانده تولید شود، قیمت بالایی نخواهد داشت.
عامل مهم بعدی در قیمت این قطعه اصالت آن است. اگر قطعه ای که می خرید اصل باشد قیمت آن بالا خواهد بود اما اگر تقلبی باشد هزینه زیادی نخواهد داشت. یکی دیگر از عوامل موثر بر قیمت رولبرینگ استوانه ای کارت گارانتی است. هر محصول یا محصولی که دارای کارت گارانتی باشد قیمت بالاتری دارد. داشتن کارت گارانتی به معنای داشتن گارانتی برای کالاها یا محصولات است.
اگر نمی توانید رولبرینگ های اصلی را از تقلبی تشخیص دهید، می توانید برای کمک به افراد با تجربه مراجعه کنید. زیرا بیشتر اوقات آنها محصولات تقلبی را به جای محصولات اصلی با قیمت واقعی به مردم می فروشند. به همین دلیل است که برخی از این قطعات عمر کوتاهی دارند و پس از مدت کوتاهی از کار می افتند. توصیه می شود قبل از نصب از اصل بودن قطعه مطمئن شوید تا در آینده مشکلی پیش نیاید.

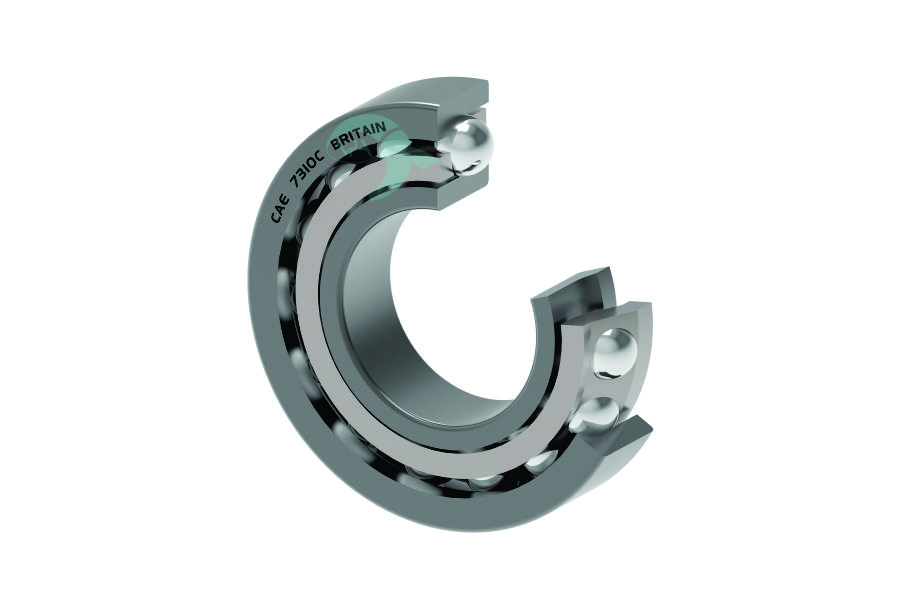

بلبرینگ های تماس زاویه ای نوعی از یاتاقان های غلتشی هستند. همانطور که از نام آن پیداست، یاتاقان های نورد از یک غلطک یا گوی یا ساچمه برای حمل بار استفاده می کنند. بلبرینگ های تماسی برای برآورده کردن نیازهای روزافزون سازندگان تجهیزات صنعتی و سایر لوازم روزمره زندگی طراحی شده اند. این قطعه صنعتی در هر فعالیتی که با چرخش متوالی جسمی حوال یک محور همراه باشد، حضور دارد. بلبرینگ تماس زاویه ای دارای یک زاویه تماس است که بارهای محوری قابل توجهی را در یک جهت، همزمان با بارهای شعاعی تحمل می کند. از آنجایی که یک جزء محوری هنگام اعمال بار شعاعی ایجاد می شود، این یاتاقان ها معمولاً به صورت جفت یا مجموعه های چند باربری مورد استفاده قرار می گیرند. بلبرینگ های تماس زاویه ای با وجود سادگی، در کاهش میزان اصطکاک، سروصدا، طول عمر ماشین و افزایش راندمان نقشی اساسی دارد. بلبرینگ های زاویه ای با توجه به عملکردشان در انواع مختلفی تولید می شوند. تنوع این قطعه ناشی از عوامل مختلفی مانند جانمایی بلبرینگ، میزان حساسیت دستگاه، رطوبت، دما و سطح آلوگی دستگاه، وزن و جهت بار ورود به دستگاه است.
کاربرد اصلی بلبرینگ تماس زاویه ای چیست؟
بلبرینگ دارای شکلی مدور (استوانه ای) بوده حول یک محور یا شفت می چرخد. میزان بار و فشار وارده بر شعاع این دایره در زمان فعالیتش را بار محوری می نامند. پس همانطور که اشاره شد، نقش اصلی این قطعه صنعتی کاهش میزان نیرو وارده می باشد. در برخی از دستگاه ها و تجهیزات صنعتی مانند مته ها، بیش ترین بار وارده بر روی محور بلبرینگ است. در مقابل آن در برخی دیگر از ماشین آلات صنعتی مانند تسمه نقاله، نیروی و فشار وارد بر شعاع تسمه وارد می شود. نقش بلبرینگ تماس زاویه ای در دستگاه هایی که بار محوری و بار شعاعی به طور همزمان وجود دارد، تحمل بارهای شعاعی و محوری است. از جمله این دستگاه ها می توان به چرخ خودرو اشاره کرد.
انواع بلبرینگ های تماس زاویه ای
بلبرینگ های زاویه ای تماسی تک ردیفی
بلبرینگ تماس زاویه ای همسان
بلبرینگ تماس زاویه ای دو ردیفه
بلبرینگ چهار نقطه تماسی
بلبرینگ های زاویه ای تماسی تک ردیفی (قفس های فولادی فشرده و قفس های برنجی ماشینکاری شده)
ساختار یاتاقان های ساچمه ای تماس زاویه ای، هنگام اعمال بار شعاعی یا ترکیبی، یک جزء محوری ایجاد می کند. بنابراین، از دو یاتاقان مخالف یا آرایش چند یاتاقان برای میزان کاهش بار وارد شده استفاده می شود. این مدل بلبرینگ به دو عادی و مشترک در دسترس بوده که هر یک برای عملکردهای مختلفی کاربرد خواهند داشت. در روش عادی زمانی که نیروی محوری تنها از یک سو به بلبرینگ وارد می شود به صورت تکی مورد استفاده قرار می گیرد. نوع مشترک آن زمانی که قرار است دو یا چند بلبرینگ به طور همزمان استفاده شود، بکار می رود.
امکانات و ویژگی های بلبرینگ زاویه ای تک ردیف
بارهای شعاعی و محوری را پشتیبانی می کند. این بلبرینگ ها می توانند بارهای شعاعی و محوری را در یک جهت با زاویه تماس معمولی 30 درجه یا 40 درجه تحمل کنند.
انواع زوایای تماس بزرگتر، ظرفیت بیشتری را برای بارهای محوری ارائه می دهد؛ در حالی که زوایای تماس کوچکتر برای چرخش با سرعت بالا بهتر است.
دو بلبرینگ مخالف با فاصله داخلی تنظیم شده استفاده می شود. معمولاً از قفس های فولادی فشرده استفاده می شود، اگرچه قفسه های رزین پلی آمید معمولاً برای یاتاقان های با دقت بالا با زاویه تماس کمتر از 30 درجه استفاده می شوند.
کاربردها
سفتی بالا ایده آل برای کاربردهایی که نیاز به استحکام یاتاقان دارند.
پمپ، کمپرسور، چیلر اسکرو، بالابر آسانسور
بلبرینگ تماس زاویه ای دو ردیفه
در بلبرینگ تماس زاویه ای دو ردیفه برخلاف نوع تک ردیف آن بار محوری را در دو جهت کنترل می کنند. در بلبرینگ تماس زاویه ای دو ردیفه، دو بلبرینگ تماس زاویه ای تک ردیفه قرار دارد. در این نوع قطعه دو سطح لغزنده بیرونی و درونی به یکدیگر چسبیده است. از مزایای این نوع بلبرینگ می توان به کمتر بودن عرض آن در مقایسه با تجمیع عرض دو بلبرینگ تک ردیفه اشاره کرد. زاویه های تماس در بلبرینگ های تماس زاویه ای دو ردیفه مقابل هم بوده که در مجموع یک زاویه قائم تشکیل می دهند.
این نوع ساختار باعث می شود تا بلبرینگ بتوانند بارهای محوری را در هر دو جهت تحمل کنند و ظرفیت تحمل بارهای لحظه ای را داشته باشند. این یاتاقان ها دارای قفس های فولادی فشرده هستند.
ویژگی های بلبرینگ تماس زاویه ای دوردیفه
طراحی فشرده: بلبرینگ های تماس زاویهای دو ردیفه، نصب یکپارچه پشت به پشت از دو بلبرینگ تماس زاویه ای تک ردیفه را ارائه می دهند و از یک حلقه داخلی و یک حلقه بیرونی تشکیل شده اند.
پشتیبانی از بارهای محوری: بلبرینگ های تماس زاویه ای های دو ردیفه می توانند بارهای محوری (رانش) را در هر دو جهت تحمل کنند.

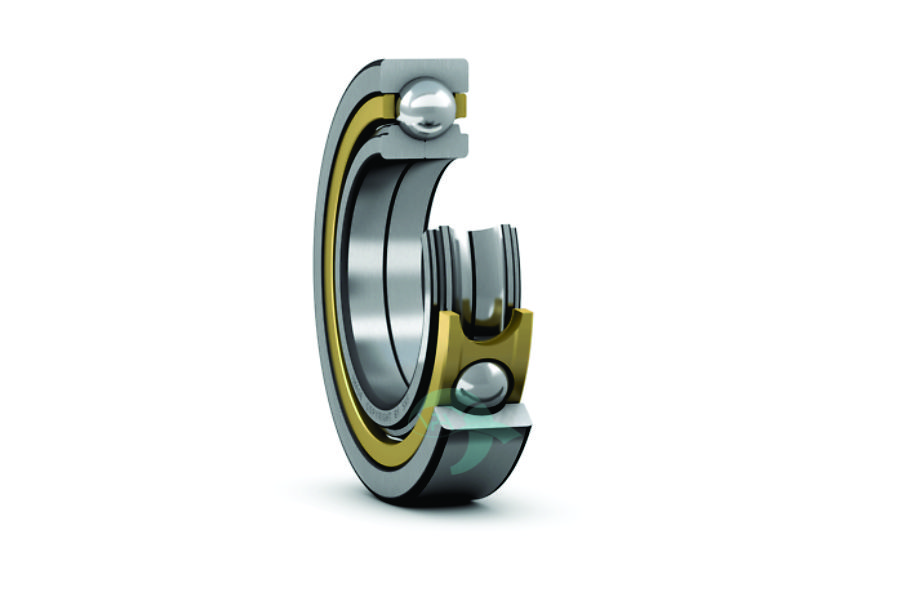

بلبرینگ های چهار نقطه ای دارای یک حلقه داخلی هستند که به دو قسمت تقسیم می شود. فقط یکی از این بلبرینگ ها می تواند بارهای محوری قابل توجهی را در هر دو جهت تحمل کند. دلیل اصلی نام گذاری آن به بلبرینگ چهار نقطه ای تماسی تعداد نقاط تماس برای ساچمه ها می باشد. در بلبرینگ های چهار نقطه تماسی ساچمه ها با دو سطح لغزنده درونی، درونی و یک نقطه در تماس هستند.
برای نصب این نوع بلبرینگ روی شفت، عرض محوری کمتری در مقایسه با بلبرینگ های دو ردیفه نیاز است. بهره مندی از این ویژگی باعث شده در دستگاه هایی که شفت آن ها عرض محدود تری دارد مورد استفاده قرار بگیرند. زاویه تماس 35 درجه ظرفیت بار محوری بالایی را امکان پذیر می کند. این نوع برای حمل بارهای محوری خالص یا بارهای ترکیبی که بار محوری زیاد است مناسب است.
این بلبرینگ ها دارای قفس های برنجی ماشینکاری شده هستند.
ویژگی های بلبرینگ چهار نقطه تماسی
کابرد آسان: حلقه بیرونی این بلبرینگ های تماس زاویهدار تخصصی تک ردیفی را می توان از دو نیمه حلقه داخلی که در امتداد یک صفحه عمود بر مرکز شفت تقسیم شده است جدا کرد.
ظرفیت بار محوری بالا: با زاویه تماس 35 درجه، بلبرینگ های چهار نقطه ای برای بارهای خالص یا ترکیبی که بار محوری زیاد است، مناسب هستند.
فشردگی: از یک یاتاقان می توان برای جایگزینی آرایش رو به رو یا پشت به پشت یاتاقان ها استفاده کرد.
کاربرد ها
انتقال تراکتور، گیربکس ربات، سروموتور
قیمت بلبرینگ های تماس زاویه ای
قیمت روز بلبرینگ تماس زاویه ای بسته به عوامل مختلف، متفاوت است. عواملی مانند مشخصه فنی، ابعاد، وزن و کیفیت ساخت آن بر روی قیمت نهایی این محصول تأثیرگذارند. عوامل دیگری چون نوسانات بازار باعث می شوند تا این مدل بلبرینگ قیمت ثابتی نداشته باشند. بهترین راه اطلاع از قیمت روز بلبرینگ تماس زاویه ای، استعلام از واردکنندگان و عرضه کنندگان اصلی این محصول است. بدیهی است که تهیه قطعات صنعتی مورد نیاز از عرضه کنندگان برای شما با قیمت
